挡板式指示器

首页 > 挡板式指示器 > SG-ZT-70

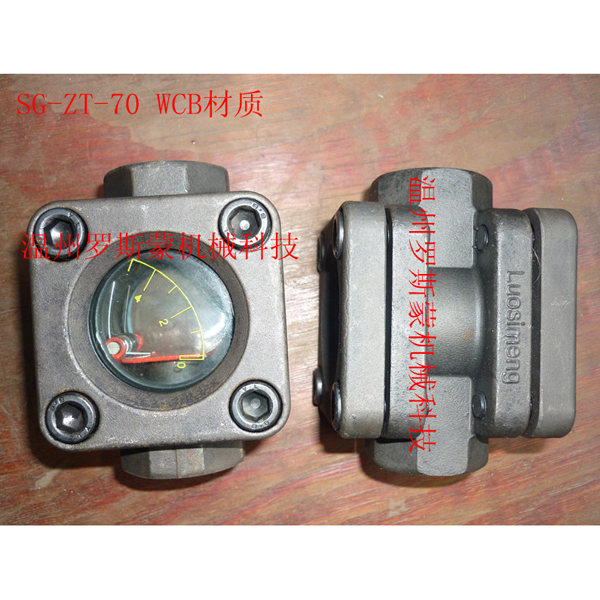

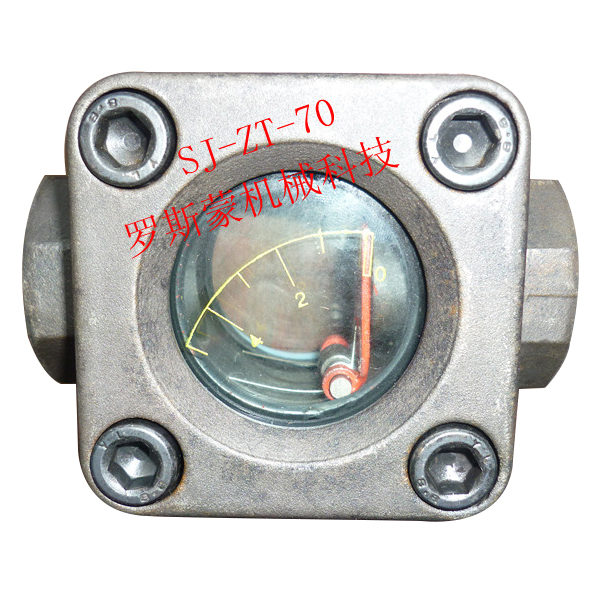

SG-ZT-70

发布日期:[2015-05-15]    点击数: SG-ZT-70



   刻度指示器又称翻板逆止视镜是观察管道内介质流动情况的必要附件。逆止视镜广泛用于石油、化工、化纤、冷却系统等工业生产时观察液体、气体、蒸汽等介质的流动反应情况,是保障正常生产不可缺少的附件。翻板指示器包括螺纹式流量指示器、焊接式流量指示器、 法兰式流量指示器。翻板指示器,它可以安装在主供水管或分流水管上,给出某一分区域小区域介质流动值,此流动便于观察管内流量大小。


内丝连接式翻板指示器( 管道上供用配件、 电厂供用配件、   循环泵观察配件 )

- 型号:SG-ZT-70

- 规格:DN15-DN100

- 耐压: 0.6  /1.0/ 1.6/2.5/4.0mpa

- 耐温:120°c≤

- 材质:不锈钢,碳钢

- 叶轮:四氟制造分别由红篮两色可选择,具有高可视度的效果。

- 介质: 水、油、气体及酸,碱性液体或毒性气体.

- 安装:卧、立皆可,观察方便清晰!



翻板指示器的用途

(一)用于观察管道中介质流量的情况,通过翻板打开大小可近似地看出流量的大小。

(二)翻板指示器是一种易于观察和安装的实用性产品Zhi少可以确定有介质通过。两端都可以被用作观察,简单、直接而可靠。只要观察翻板打开大小可以估算出流量。翻板指示器玻璃视镜片可以轻易地拆下进行清洗。翻板流量指示器是一种易于观察和安装的实用性产品。

(三) 流量指示器的特点

  1、视窗表面玻璃清洗方便。

  2、玻璃视窗可180°方向观察。

  3、具有立;卧双用便于安装或拆卸




使用条件:SG-ZT-70型

水、油流指示器适用于冶金、矿山建材等工业部门的稀油循环润滑系统中观察管路中油的流动情况。适用介质粘度等级为N22~N460;与管道联接时,壳体上的流向箭头必须与管道内工作介质的实际流向是一致的。SG-ZT-70型 流量指示器是一种可以准确调整的阀门,用途较广,是仪表测量管路系统中重要组成部分,SG-ZT流量指示器作用是切断流体.SG-ZT流量指示器比简单的针型阀与流量计能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封。首先阀体的防腐蚀,主要是正确选用材料。虽然防腐蚀的资料十分丰富,但能否选得恰当,还是不容易的事情,因为腐蚀的问题很复杂。选择阀体材料的难处,还在于不能只考虑腐蚀问题,同时必须考虑耐压耐温能力。


1)、安装位置、高度、进出口方向必须符合设计要求,注意介质流动的方向应与阀体所标箭头方向一致,连接应牢固紧密。

2)、阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验持续的时间符合GB 50243
