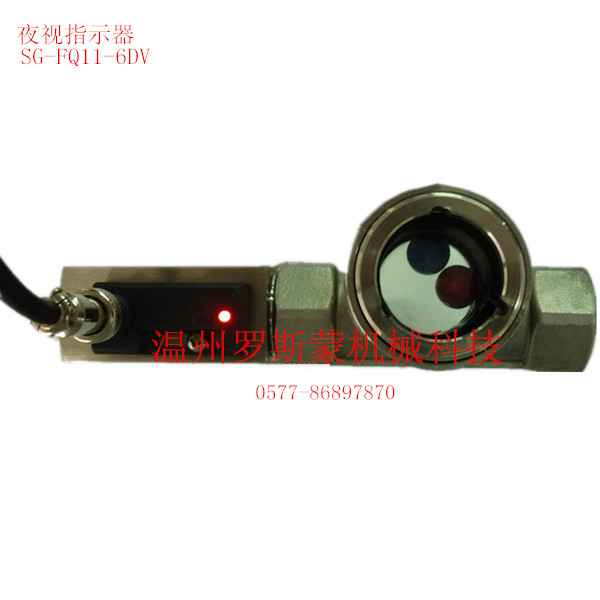

SG-FQ11-6DV

发布日期:[2015-07-10]    点击数: SG-FQ11-6DV

    SG-FQ11-6DV夜视指示器观察管道内介质流动情况的必要附件。浮球视镜广泛用于石油、化工、化纤、医药、食品等工业生产装置中,能随时观察液体、气体、蒸汽等介质的流动反应情况,是保障正常生产不可缺少的附件。流量指示器包括螺纹式流量指示器、焊接式流量指示器、 法兰式流量指示器。

    SG-FQ11-6DV夜视指示器也可用于自动喷水灭火系统,它可以安装在主供水管或横杆水管上,给出某一分区域小区域介质流动值,此流动值可送到电控箱便于启动消防水泵的控制开关。


- 型号:SG-FQ11-6DV

- 规格:DN6-DN25

- 耐压:  0.6/ MPA- 材质:不锈钢  304,316L

- 叶轮:四氟制造分别由红篮两色可选择,具有高可视度的效果。

- 介质: 水、油、气体及酸,碱性液体或毒性气体

-工作温度:120°C≤

- 安装:卧、立皆可,观察方便清晰.

(一)流量指示器的用途 (管道上供用配件、焊机上配件、循环水、油泵观察流动配件)用于观察管道中介质流动的情况,通过浮球可近似地看出流量的大小。

(二)流量指示器是一种易于观察和安装的实用性产品Zhi少可以确定有介质通过。两端都可以被用作入口,简单、直接而可靠。只要观察转子的转速就可以估算出流量。流量指示器视镜片使之可以轻易地拆下进行清洗。浮球流量指示器是一种易于观察和安装的实用性产品。

(三)流量指示器的特点

     1、视窗表面玻璃清洗方便。

     2、玻璃视窗可180°方向观察。



原理结构:   在线式安装,机械式流量开关,用于液体或气体介质。坚固的塑料, 不锈钢外壳可选。

特点一 :(双用水流指示器),夜间能通过指示灯闪烁快慢反应出流量速度。

特点二 :(流量开关),Ji小的压力损失,良好的重复性,抗污能力,机械部分 与电子部分完全隔离,适用于小流量经济型。3倍于原LSM10的活塞 行程使设定精度更加准确带有 开关设定刻度,用户无须在现场设定。 LED显示开关状态,双开关量输出可供选择。

应用:气液两用型,工业自动化/机械设备/空气压缩工业/制冷及空调。



技术参数:

准确度:正负5%总量程

迟 滞:视开关点而定,Zui小0.6L/Min

开关设定刻度:  是在介质为水,温度20°C,水平安装状态进行标定的。安装位 置,介质和温度变化会对开关值略有影响。

LED显示:直流供电LED显示开关状态,交流无LED显示。

接线方式:M12接插件

输出:干簧开关,容量24VDC/250VAC,100mA

耐压:10/16/20/25/40bar(不锈钢,铜)

平均压力损失:0.3bar(在25L/min)

介质温度:Zui大90°C
